BS内蔵テレビとビデオのビデオコード接続方法
ビデオケーブルの接続
アンテナを接続する事により、ビデオの録画が出来ますが、再生した画像を見るためにはビデオケーブルの接続が必要となります。
ビデオ端子の確認
ビデオデッキに下記のようなビデオ入力端子と、出力端子があることをご確認ください。
テレビ端子の確認

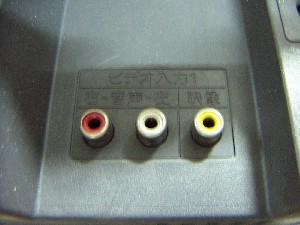

テレビの下記のようなビデオ入力端子があるかご確認ください。
ピンケーブルの接続
下記のようなピンケーブルをご用意ください。
ビデオケーブルの接続方法
再生したビデオを見るのが目的ですので、下記のようにビデオの出力端子とテレビの入力端子を色に合わせて接続してください。このピンコードでビデオの映像信号とステレオの音声信号がテレビに入力され再生画像を見ることができるようになります。
Sケーブルの接続
ビデオ、テレビ共に下記の右端のようなS端子がついているかご確認ください。
端子が付いていれば下記のようなSケーブルを準備してください。
S端子がある場合のビデオケーブル接続方法
下記のように、ビデオのS映像出力端子からテレビのS映像入力端子に接続すればピンコードでの接続に比較して少しキレイな画質でビデオを見ることが出来ます。只、S端子では音声信号を送る事が出来ませんので、白と赤のピンコードで音声の接続も行ってください。
ビデオでBS放送を録画したい場合
テレビだけにBSチューナーが内蔵している場合はビデオではBSを録画する事が出来ません。BSを録画したい場合は下記のようにテレビのモニター出力から、ビデオの入力端子にビデオケーブルを接続すれば録画する事が出来ます。実際の録画はテレビの操作が必要となりますので、テレビの取扱説明書でご確認ください。
テレビの調節
アンテナを接続しても、テレビ側の調節を行わないと正常に受信できない場合があります。テレビの取扱説明書をご覧の上、受信チャンネルの調整を行ってください。
