地上デジタルテレビと地上デジタルレコーダのビデオ接続
テレビ、録画機の両方に地上波デジタルチューナーが内蔵されている場合のビデオ接続方法について
再生用ビデオケーブルの接続
録画機の映像をテレビに映し出す為にはビデオコードの接続が必要となります。
HDMIケーブルの接続
録画機器側に下記のようなHDMIの出力端子があり
テレビ側に下記のようなHDMIの入力端子があれば
HDMIケーブルを準備してテレビと録画機器を接続してください。このケーブルは音声、映像を1本でデジタルのまま伝送しますので、信号劣化の無い高品位な再生が実現できます。また、テレビと録画機器がデジタルハイビジョンに対応していれば、ハイビジョン信号をでじたるのまま伝送する事が出来ます。
D端子ケーブルの接続
HDMI端子が無い場合、テレビと録画機器の両方に下記のようなD端子が付いているかご確認ください。端子にはコンポーネント端子やD1からD4と記入されています。テレビ、録画機ともD3,D4端子ならハイビジョン画質で楽しむ事が出来ます。

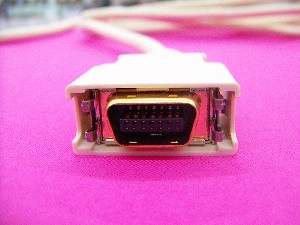

D端子ケーブルは下記のような形状をしており、HDMIケーブルの次に高画質な映像を楽しめるケーブルです。
接続は下記のように録画機器の出力端子からテレビのD端子入力に接続してください。このケーブルは音声信号の伝送には対応していませんので、赤と白のピンケーブルで音声の接続を行ってください。
テレビがデジタル非対応の場合
録画機が地上波デジタルチューナーを内蔵したタイプなら、上記のHDMI端子やD端子が通常付いています。万一上記の端子が無い場合はピンケーブル、Sケーブルで接続してください。
ピンケーブル、Sケーブルでの接続
テレビ又は録画機器にHDMI端子、D端子共に無い場合は、ピンケーブル又はSケーブルと音声用ピンケーブルで接続してください。
