電流通過型とは

分配器やアンテナコンセントで電流通過型というタイプがあります。主に衛星放送などで、電流通過型タイプを適正に使用しないと受信できないことがあります。このページは電流通過型部材を使用する理由と使い方の説明を行います。

通常のUHF/VHFの受信

一般家庭でのUHF/VHF電波の受信は下記のようになっています。

  1. 屋根上のアンテナで電波を受信する
  2. 受信した電波信号を同軸ケーブルで送る
  3. 送られてきた信号を各部屋に分ける為、分配器で分配する
  4. 分配された信号が各部屋のアンテナコンセントに送られる
  5. アンテナコンセントとテレビの間に接続された線でテレビに信号が送られUHF/VHFの放送が受信できる。

このようにUHF/VHFの信号はアンテナからテレビまで一方向に流れています。

衛星放送の受信

衛星放送を受信するときに使用するパラボラアンテナは受信するコンバータ部分に約15Vの直流電源が必要となります。電池などで電源供給を行っても、パラボラアンテナの場合電池交換が困難となる為、多くは衛星放送を受信するテレビやビデオから電源の供給を行い、電波受信は下記のようになっています。

  1. 衛星放送対応テレビから、アンテナコンセントを通して約15Vの直流が送られる。
  2. 約15Vの直流が分配器を通してパラボラアンテナのコンバータ部分に送られる。
  3. パラボラアンテナで衛星放送の電波を受信する
  4. 受信した電波信号を同軸ケーブルで送る
  5. 送られてきた信号を各部屋に分ける為、分配器で分配する
  6. 分配された信号が各部屋のアンテナコンセントに送られる
  7. アンテナコンセントとテレビの間に接続された線でテレビに信号が送られ衛星放送が受信できる。

この様に衛星放送の信号はテレビからパラボラアンテナまで直流電源が送られた上で電波の受信が出来るようになっています。

電流通過型(DC通電)分配器

上記事例のように衛星放送を受信する場合は、テレビからパラボラアンテナまで直流電源を送る為、途中のテレビコンセントや分配器が直流電源を通す電流通過型タイプを使用する必要があります。

下記は分配器ですが、「IN」と書かれたアンテナの入力端子から右下の「OUT」と書かれた出力端子まで赤い線が引かれ通電と記入されています。この端子間だけが直流電源を送れる端子ですので、上記衛星放送の受信事例に当てはめるとこの端子間にテレビとパラボラアンテナを接続しないと、直流電源が送れない為、衛星放送の受信も出来ないことになります。

下記分配器は全端子通電型と呼ばれる分配器で、どの端子に接続しても直流電源を送ることが出来ます。

電流通過型(DC通電)アンテナコンセント

下記アンテナコンセントは入力-テレビ端子間電流通過型と呼ばれるタイプのもので、上記事例のように衛星放送を受信する場合は、この様なタイプのテレビコンセントを使用しないと、衛星放送の受信が出来ません。

衛星放送内蔵ビデオから電源供給

テレビからパラボラアンテナまで直流電源の供給を行った場合、多くの場合テレビの電源を切ってしまうとアンテナへの電源供給もストップしてしまいます。他の部屋でも衛星放送を受信している場合は電源供給しているテレビのスイッチを切ると衛星放送が映らなくなってしまいます。そこで、衛星放送内蔵のビデオを利用して電源供給を行います。

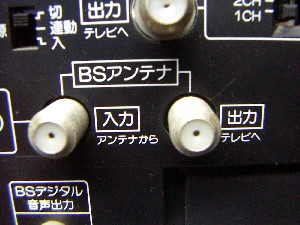

下記写真は衛星放送内蔵ビデオの背面です。左上のスイッチがパラボラアンテナへの電源供給スイッチです。連動の位置にすると、ビデオ電源のオンオフに伴い、電源供給もオンオフします。入りの位置にすると常に電源供給しますので、他の部屋の衛星放送受信機でも常に受信可能となります。(リモコン操作で電源供給のオンオフを切り替えるタイプのビデオもあります)


ブースターから直流電源供給

上記方法でも誰かがビデオのコンセントを抜いてしまったら、衛星放送の受信が出来なくなってしまいます。そこで、下記のようにパラボラアンテナからの信号を分配する前に直流電源を供給できるブースターを取付そこからパラボラアンテナに直流電源を供給すれば、通常のUHF/VHF信号のように簡単に使用する事が出来ます。ブースター取り付けは電気店や電気工事店にご相談下さい。

電源供給をショートするプラグ

テレビの接続を行うプラグで下記の様にフィーダー線にも対応したタイプがあります。衛星放送には対応していないプラグで、テレビ信号は通過させますが、直流電源はショートしてしまいます。下記のようなプラグを使用すると、テレビからパラボラアンテナに送っている直流電源をショートして止めてしまいますので、注意してください。
