アンテナ部材と同軸ケーブルの接続方法

同軸ケーブルの構造

アンテナの接続に使用する同軸ケーブルの構造は下記のようになっています。アンテナで受信した電波は、外側の編線組部分を基準として、同軸ケーブルの芯線部分で伝わっていきます。同軸ケーブルをアンテナ部材と接続する場合は、芯線と編線組がショートしないように、かつしっかりと接続する必要があります。


接続事例1

下記のテレビコンセントは芯線部分をネジで固定、編線部分は挟み込んで固定するタイプです


接続事例2

下記のテレビコンセントは芯線部分を挟み込み、又は巻きつけて固定し、編線部分も挟み込んで固定するタイプです。テレビに付属しているアンテナプラグにはこのタイプが多くあります。芯線部分でよく接触不良を起こす事があるので注意して下さい



接続事例3

下記のアンテナ部材は芯線部分を穴の部分に差込み、網線組は挟み込んで固定するタイプです

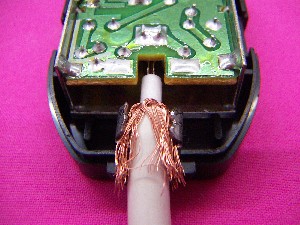

接続事例4

下記アンテナ部材は芯線部分を穴に差込み、編線組部分をネジで固定するタイプです



接続事例5

下記アンテナ部材は芯線部分、網線組部分共にネジで固定するタイプです。



接続事例6

F型接栓の接続事例です。芯線部分は直接テレビや端子に接続し、網線組部分はF型接栓が差し込まれ、接触しリングによって固定されます。
