専用工具を使用したケーブルの加工
ミライのトリッパを使用した同軸ケーブルの加工
ケーブルの加工はハサミやカッターナイフを使用するより、専用のストリッパーを使えばキレイに早く加工する事が出来ます。ここでは未来工業のトリッパーCXを使用した同軸ケーブルの加工を紹介します。

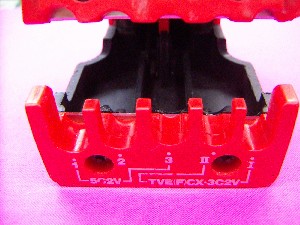

トリッパーCXは加工する内容や、加工する同軸ケーブルの種類によって溝があり、挟み込んだケーブルの外被をカットします。

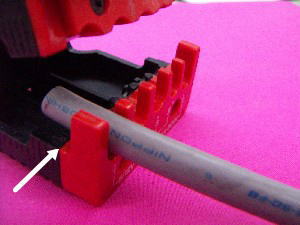

使い方は、まず同軸ケーブルを溝にはめ込みます。矢印の部分に刃があるので、寸法を合わせて挟み込みます。

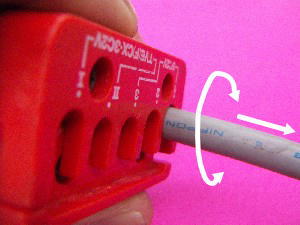

同軸ケーブルを挟み込み、トリッパーを左右に回します。そのままケーブルを引っ張れば加工の完了です。

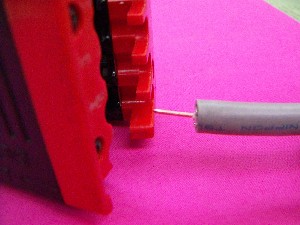

外被、組網線、アルミ箔、絶縁体が全て外れて芯線だけに加工できます

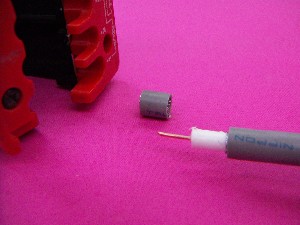

別の場所で加工すると、外被、組網線、アルミ箔が外れ、絶縁体と芯線だけになります

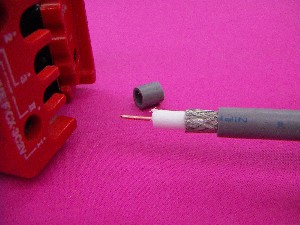

別の場所で加工すると、外被が外れ組網線が現れます。

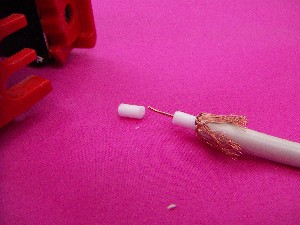

さらに別の場所で3CFVケーブルを加工すると、外被が外れ組網線が現れます。

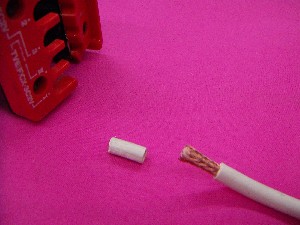

別の場所で加工すると絶縁体が外れ、芯線だけになります。
専用のストリッパを使用すれば、簡単に早くキレイにケーブルの加工が出来ます。ケーブル加工の使用頻度が多ければこの様な工具を使用すれば良いでしょう。その他の工具メーカーからも販売されています。
